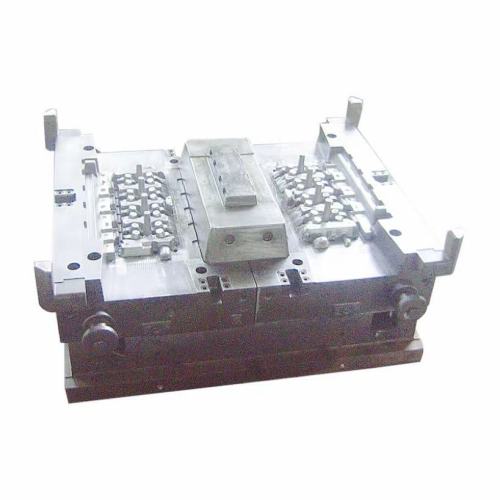

Moldes de fundição sob pressão de baixa pressão: ferramentas de precisão para dominar componentes complexos
No atual cenário de fabricação, que busca desempenho máximo e geometrias complexas, a demanda por componentes metálicos de alta precisão e alta integridade está crescendo exponencialmente. Desde peças estruturais automotivas complexas até componentes aeroespaciais leves, os fabricantes estão constantemente buscando soluções de moldagem que equilibrem eficiência, custo-benefício e qualidade. Neste contexto, os moldes de fundição sob pressão de baixa pressão para peças complexas, como tecnologia chave, estão liderando uma nova onda de moldagem de precisão com sua excelente capacidade de preenchimento de moldes e qualidade de fundição. Compreender esta tecnologia e coordená-la eficazmente com o ecossistema de moldes circundante é fundamental para que as empresas obtenham uma vantagem competitiva.
I. Principais vantagens: como a fundição sob pressão permite complexidade
Em comparação com os moldes de fundição sob pressão tradicionais, a principal vantagem dos moldes de fundição sob pressão de baixa pressão reside em seu processo de enchimento de molde controlável e estável. Na fundição por gravidade , o metal fundido preenche a cavidade do molde apenas pelo seu próprio peso, o que tende a causar defeitos como turbulência, aprisionamento de gás ou enchimento insuficiente para componentes de paredes finas e estruturalmente complexos.
Em contraste, os moldes de fundição sob pressão de baixa pressão alimentam ar comprimido seco em um forno de retenção selado, fazendo com que o metal fundido flua continuamente para dentro da cavidade do molde, de baixo para cima, através de um tubo ascendente sob baixa pressão (normalmente 20–60 kPa). Este método de enchimento em "contragravidade" oferece benefícios notáveis:
Excelente formabilidade: a pressão controlável permite que o metal fundido alcance suavemente todos os cantos sutis do molde, replicando perfeitamente geometrias complexas e estruturas de paredes finas, tornando-o uma escolha ideal para a fabricação de componentes altamente complexos.
Qualidade de fundição superior: O modo de enchimento laminar constante evita efetivamente turbulência e respingos, reduzindo drasticamente defeitos como bolhas e inclusões de óxido. Isso resulta em peças fundidas com microestruturas densas e excelentes propriedades mecânicas, que podem até ser tratadas termicamente diretamente.
Alta taxa de utilização de material: O sistema de comporta é bastante simplificado e a comporta (resíduo do tubo ascendente) geralmente é curta, reduzindo o desperdício de metal e melhorando a eficiência econômica do processo.
II. Design Foundation: planejamento preciso do conceito à cavidade
Um molde de fundição sob pressão de baixa pressão bem- sucedido começa com projeto e planejamento precisos. Antes de o metal fundido ser injetado, os padrões para linha de moldagem desempenham um papel vital. Esses padrões servem não apenas como projetos físicos ou digitais para a cavidade do molde, mas também como “desenhos de projeto” para toda a linha de produção de fundição.
Usando software CAD/CAM avançado, os engenheiros planejam com precisão a superfície de partição, o sistema de comporta (principalmente o projeto de tubos riser e comportas em fundição sob pressão de baixa pressão), ranhuras de ventilação e canais de resfriamento/aquecimento com base nos Padrões para Linha de Moldagem . Para componentes complexos, esses padrões exigem simulação e otimização repetidas para garantir o preenchimento perfeito do metal fundido sob campos de pressão e temperatura, ao mesmo tempo que minimizam pontos quentes e concentração de tensão.
III. Colaboração do Sistema: Diversas Funções no Ecossistema de Moldes
Apesar do excelente desempenho no processamento de componentes complexos, os moldes de fundição sob pressão de baixa pressão não funcionam isoladamente. Uma oficina de fundição eficiente geralmente conta com a colaboração de múltiplas tecnologias de moldes.
Complementaridade com moldes de fundição por gravidade : Para peças de formato relativamente simples com menores requisitos de compactação, os moldes de fundição por gravidade continuam sendo uma escolha eficiente devido à sua estrutura simples e baixo custo. Os moldes de fundição sob pressão de baixa pressão , no entanto, são especializados em "tarefas difíceis" com as quais a fundição sob pressão por gravidade enfrenta - componentes complexos, de paredes finas e de alta demanda. A implantação racional de ambos na linha de produção alcança o equilíbrio ideal entre custo e desempenho.
O núcleo da fundição - base dos moldes: Tanto para fundição sob pressão quanto para fundição por gravidade , a precisão de fabricação e a durabilidade da matriz de fundição sob pressão - o corpo básico do molde - são fundamentais. Refere-se a todos os componentes que formam o corpo do molde, incluindo inserções de cavidade, corrediças, mecanismos de ejeção, etc. Uma excelente matriz de fundição sob pressão deve apresentar resistência superior a altas temperaturas, resistência à fadiga térmica e condutividade térmica para suportar milhões de ciclos térmicos. O projeto e a fabricação de moldes de fundição sob pressão de baixa pressão são precisamente uma extensão profunda deste conceito básico, reforçado para atender aos requisitos específicos do processo.
Parceiro preciso do processo de fabricação de machos: Para peças com cavidades internas ou passagens de óleo complexas, a importância das Core Boxes é evidente. As caixas de núcleo são moldes para a produção de núcleos de areia, que são então colocados em moldes de fundição sob pressão de baixa pressão para formar canais internos complexos de componentes após a moldagem. A característica de enchimento constante da fundição sob pressão exerce um impacto mínimo nos núcleos de areia quando o metal fundido os envolve, evitando a quebra ou deslocamento do núcleo de areia e garantindo a precisão das estruturas internas.
Portanto, a combinação de moldes de fundição sob pressão de baixa pressão e caixas centrais de alta precisão constitui uma "combinação de ouro" para a fabricação de peças extremamente complexas, como cabeçotes de motor e coletores integrados.
Extensão voltada para o futuro – matrizes de estampagem a quente : No cenário de fabricação mais amplo, as matrizes de estampagem a quente também são amplamente utilizadas, especialmente para formar chapas de aço de ultra-alta resistência em meio à tendência de redução de peso automotivo. Embora a estampagem a quente e a fundição sob pressão de baixa pressão sejam processos diferentes, ambos servem ao objetivo final de "fabricar componentes mais fortes, mais leves e mais complexos". Peças de nós complexos de liga de alumínio produzidas por moldes de fundição sob pressão de baixa pressão e peças de aço de ultra-alta resistência feitas por matrizes de estampagem a quente muitas vezes "trabalham lado a lado" na mesma estrutura do corpo, construindo em conjunto a estrutura precisa da fabricação moderna.
Conclusão
Os moldes de fundição sob pressão de baixa pressão para peças complexas são uma joia na coroa da moderna tecnologia de moldagem de precisão. Eles representam não apenas uma forma de molde avançada, mas também uma mentalidade de produção sistemática. Desde padrões para linha de moldagem como projetos de projeto, matrizes de fundição sob pressão como corpo do molde, caixas de núcleo para moldagem interna, moldes de fundição sob pressão por gravidade para necessidades básicas, até matrizes de estampagem a quente voltadas para o futuro, cada tecnologia encontra sua posição neste ecossistema, conduzindo conjuntamente a indústria de manufatura em direção a maior precisão, maior complexidade e peso mais leve. Escolher uma solução profissional de molde para fundição sob pressão de baixa pressão significa optar por um caminho confiável para dominar a complexidade e alcançar a excelência.
