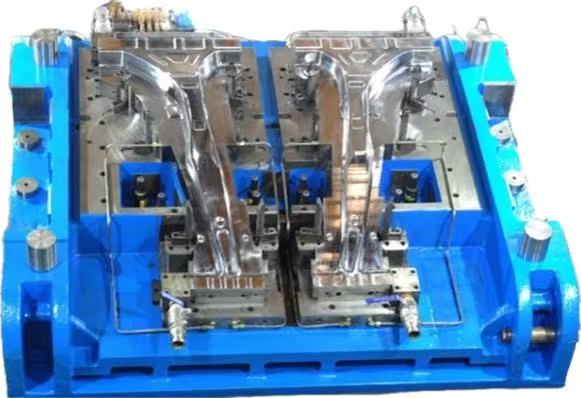

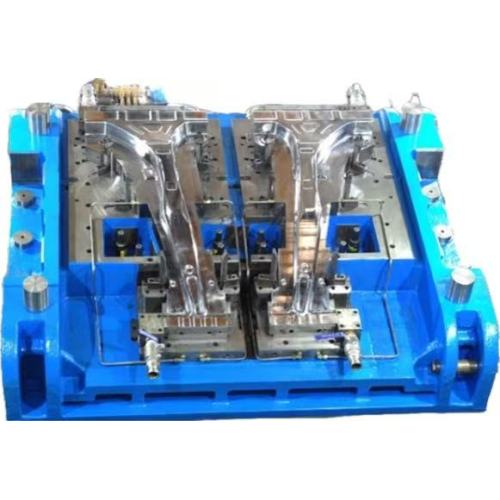

Matriz de estampagem a quente da coluna B

Com o avanço contínuo da indústria automotiva global em direção à redução de peso, conservação de energia e aprimoramento da segurança, o aço de alta resistência (HSS) tornou-se um material essencial na fabricação de carrocerias automotivas. O pilar B, como um componente estrutural de aço crítico de suporte de carga e segurança e uma importante parte estrutural automotiva, é responsável por resistir ao impacto lateral, manter a integridade do habitáculo e apoiar o teto. Para realizar a formação precisa e a garantia de desempenho dos pilares B de aço de alta resistência, a tecnologia de estampagem a quente emergiu como um processo de fabricação chave, e a matriz de estampagem a quente (um tipo chave de matriz de endurecimento por prensagem), como o equipamento principal deste processo, desempenha um papel insubstituível.

1. Princípio de funcionamento da matriz de estampagem a quente

As ferramentas de estampagem a quente para aço de alta resistência do pilar B automotivo operam com base no princípio integrado de "formação de austenitização + têmpera". Primeiro, a peça bruta de aço de alta resistência é aquecida a 900-950°C em um forno, onde é totalmente austenitizada. Em seguida, a peça em branco aquecida é rapidamente transferida para a matriz de estampagem a quente, e a matriz fecha para completar a formação sob uma certa pressão. Simultaneamente, o sistema de resfriamento integrado da matriz resfria rapidamente a peça formada a uma taxa de resfriamento que excede a taxa de resfriamento crítica (geralmente ≥27°C/s). Este rápido processo de resfriamento transforma a estrutura de austenita do aço em martensita, melhorando significativamente a resistência e a dureza da peça do pilar B. Após estampagem e têmpera, o pilar B pode atingir uma resistência à tração de 1500MPa ou mais, o que é muito superior ao desempenho de peças formadas por processos tradicionais de estampagem a frio.

2. Componentes estruturais principais

A matriz de estampagem a quente para pilar B, um exemplo importante de matrizes de endurecimento por prensagem, é um componente de precisão complexo composto por vários módulos funcionais, cada um dos quais é estreitamente coordenado para garantir a estabilidade e confiabilidade do processo de estampagem:

Estrutura da matriz: Como esqueleto de suporte da matriz, geralmente é feita de aço fundido de alta resistência ou aço-liga. Ele suporta a enorme força de estampagem durante o processo de conformação, garantindo a rigidez geral e a estabilidade dimensional da matriz, evitando deformações que podem afetar a precisão de conformação do pilar B.
Cavidade de formação: A parte central que determina a forma final do pilar B. Sua superfície é processada com alta precisão de acordo com o modelo 3D do pilar B, com exigência de rugosidade superficial de Ra ≤ 0,8μm. O material da cavidade de formação é geralmente aço para molde para trabalho a quente (como H13, 1.2344), que possui excelente resistência ao desgaste em alta temperatura, resistência à fadiga térmica e tenacidade para suportar o impacto repetido e a erosão em alta temperatura da peça bruta aquecida.
Sistema de resfriamento: A chave para realizar o endurecimento do pilar B. É composto por canais de resfriamento, camisas de água e juntas de conexão rápida. Os canais de resfriamento são razoavelmente dispostos dentro da matriz de acordo com o formato do pilar B (especialmente em áreas de concentração de tensão, como cantos e peças espessadas) para garantir o resfriamento uniforme de toda a peça. O meio de resfriamento (geralmente água deionizada ou solução de etilenoglicol) circula em alta velocidade nos canais, retirando eficientemente o calor da peça conformada. O projeto do sistema de refrigeração afeta diretamente a taxa de transformação da martensita e a uniformidade do desempenho da peça.
Mecanismo de orientação e localização: Inclui pilares de guia, mangas de guia e pinos de localização. Os pilares guia e as mangas guia garantem o alinhamento preciso das matrizes superior e inferior durante o processo de estampagem, reduzindo o desvio da cavidade de formação. Os pinos de localização posicionam com precisão a peça bruta aquecida para evitar que ela se desloque durante a conformação, o que pode levar a defeitos dimensionais do pilar B.
Mecanismo Ejetor: Usado para ejetar o pilar B formado da cavidade da matriz. Geralmente é composto de pinos ejetores, placas ejetoras e molas. Os pinos ejetores são dispostos de acordo com a estrutura do pilar B para garantir força uniforme durante a ejeção, evitando danos à superfície da peça ou deformação da peça.

3. Principais vantagens técnicas

Em comparação com matrizes de estampagem a frio tradicionais e outras matrizes de estampagem a quente para peças em geral, a matriz de estampagem a quente para aço de alta resistência do pilar B automotivo tem as seguintes vantagens proeminentes:

Formação de alta precisão: A matriz adota tecnologias de usinagem de alta precisão, como fresamento CNC, EDM e WEDM, com tolerância dimensional de até ± 0,02 mm. Ele pode replicar com precisão a forma complexa do pilar B, incluindo superfícies curvas, flanges e nervuras de reforço, atendendo aos rigorosos requisitos dimensionais de montagem de carrocerias automotivas e peças estruturais automotivas.
Excelente resistência à fadiga térmica: O material da matriz é submetido a rigoroso tratamento térmico (têmpera + revenido), com dureza de HRC 48-52. Ele pode suportar o impacto cíclico repetido de peças em bruto de alta temperatura (900-950°C) e resfriamento rápido, reduzindo a ocorrência de rachaduras térmicas e deformação térmica e prolongando a vida útil da matriz (geralmente ≥100.000 golpes).
Resfriamento eficiente e uniforme: O sistema de resfriamento é otimizado por meio de análise de simulação (como simulação CAE). Os canais de resfriamento são projetados com seções transversais variáveis ​​e espaçamento razoável, garantindo que a taxa de resfriamento de cada parte do pilar B atenda aos requisitos de têmpera. Isto evita diferenças de desempenho causadas por resfriamento irregular, como baixa resistência em áreas locais ou tensão residual excessiva.
Adaptabilidade a materiais de alta resistência: A matriz é projetada com uma grande margem de força de estampagem (geralmente 1.000-2.000 toneladas) e um tratamento de superfície resistente ao desgaste (como nitretação, revestimento PVD), que pode efetivamente formar materiais de aço de alta resistência, como como 22MnB5, evitando rasgos, enrugamentos e outros defeitos do material durante o processo de conformação.

4. Valor do aplicativo e tendência de desenvolvimento

A aplicação de matrizes de estampagem a quente para aço de alta resistência do pilar B automotivo promoveu significativamente a melhoria da leveza e da segurança dos automóveis. Ao utilizar pilares B de aço de alta resistência formados por esta matriz, o peso da carroceria do automóvel pode ser reduzido em 15-20%, melhorando ao mesmo tempo a resistência ao impacto lateral em mais de 30%, o que ajuda a reduzir o consumo de combustível e as emissões de carbono dos automóveis e a melhorar o desempenho de segurança passiva dos passageiros.

No futuro, com o desenvolvimento da eletrificação e inteligência automotiva, a matriz de estampagem a quente para o pilar B se desenvolverá na direção da inteligência, integração e personalização. Por um lado, sistemas de monitoramento inteligentes (como sensores de temperatura, sensores de pressão) serão integrados à matriz para monitorar em tempo real a temperatura, a pressão e a taxa de resfriamento durante o processo de estampagem, realizando o controle em circuito fechado do processo e melhorando a estabilidade da qualidade do produto. Por outro lado, a matriz será integrada com funções como corte, puncionamento e flangeamento para realizar a formação completa do pilar B, reduzindo os processos de produção e melhorando a eficiência da produção. Além disso, com a popularização da customização personalizada de automóveis, a matriz evoluirá para um design modular, que pode trocar rapidamente os núcleos da matriz para se adaptar às necessidades de formação dos pilares B de diferentes modelos, reduzindo o ciclo de desenvolvimento e o custo da matriz.

Concluindo, a matriz de estampagem a quente para aço de alta resistência do pilar B automotivo é um equipamento chave que conecta materiais de aço de alta resistência e componentes automotivos de alto desempenho. Seu nível técnico afeta diretamente o nível de fabricação e a competitividade dos automóveis no mercado. Com a inovação contínua da ciência dos materiais e da tecnologia de fabricação de matrizes, esse tipo de matriz desempenhará um papel mais importante na busca da indústria automotiva por leveza, conservação de energia e segurança.
