Molde de moldagem a quente do anel da porta: tecnologia central para segurança automotiva
Com a profunda transformação da indústria automotiva global em direção ao desenvolvimento leve, com economia de energia e seguro, o aço de alta resistência (HSS) e o aço avançado de alta resistência (AHSS) tornaram-se materiais essenciais para as principais peças estruturais das carrocerias de veículos. Como componente crítico de segurança da carroceria do veículo, a argola da porta automotiva cumpre a missão principal de resistir a impactos laterais, mantendo a integridade do habitáculo e garantindo a segurança de motoristas e passageiros. Contando com o processo avançado que integra conformação e têmpera, Hot Stamping Die se tornou a principal tecnologia para a fabricação de componentes de anel de porta de aço de alta resistência. Como equipamento chave deste processo, a matriz de moldagem a quente de anel de porta determina diretamente a qualidade de formação, a precisão dimensional, as propriedades mecânicas e a eficiência de produção das peças do anel de porta, servindo como a pedra angular para alcançar o desempenho de segurança do veículo.

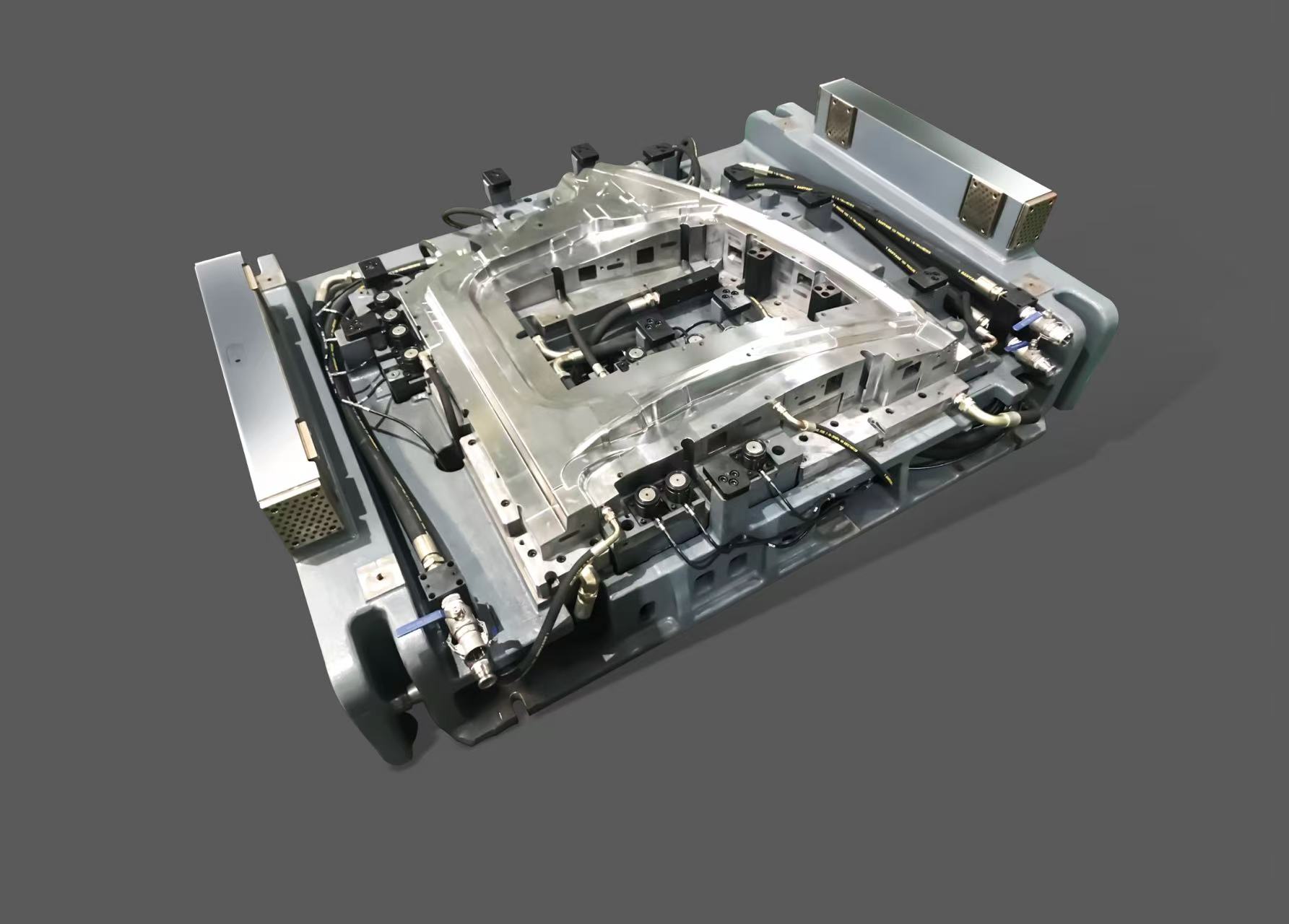

Em essência, a matriz de estampagem a quente de aço de alta resistência para anéis de portas automotivas é um sistema de ferramentas complexo e de alta precisão, composto principalmente de base de matriz, núcleo formador, sistema de têmpera, sistema de aquecimento e controle de temperatura, mecanismo de orientação e posicionamento, mecanismo de ejeção e dispositivo de proteção de segurança. Todos os componentes cooperam estreitamente para completar todo o processo de aquecimento, transferência, formação e têmpera da chapa. No sistema diversificado da indústria de moldes, molde de fundição sob pressão , molde de fundição sob pressão e molde de fundição sob pressão de baixa pressão pertencem à mesma categoria de fabricação de moldes, mas desempenham funções de processo completamente diferentes das matrizes de estampagem a quente. A série de moldes de fundição se concentra na formação de metal em estado fundido, enquanto a Hot Stamping Die se concentra na formação de plástico e no fortalecimento da transformação de fase de folhas sólidas de alta temperatura. Cada um desempenha suas próprias funções e apoia diferentes elos da fabricação de peças automotivas.
Embora os padrões para linha de moldagem e caixas de núcleo não estejam diretamente envolvidos no processo de conformação a quente de anéis de porta, eles são os pré-requisitos para pesquisa e desenvolvimento e produção de diversos moldes. Os padrões para linhas de moldagem são responsáveis pela construção precisa da forma inicial dos produtos, e as caixas de macho garantem a precisão e estabilidade da estrutura do núcleo durante a conformação. A precisão e a durabilidade do seu design afetam diretamente o ciclo de fabricação e a qualidade final de vários moldes, incluindo matrizes de estampagem a quente. Pode-se dizer que os padrões para linhas de moldagem e caixas centrais são o suporte básico para o desenvolvimento de toda a cadeia da indústria de moldes e complementam moldes especiais, como matrizes de estampagem a quente, para construir conjuntamente um ecossistema de moldes para a fabricação de peças automotivas.
O princípio de funcionamento central da matriz de moldagem a quente de anel de porta demonstra completamente a lógica de precisão da fabricação de ponta: primeiro, a chapa de aço de alta resistência é aquecida até a faixa de temperatura de austenitização (geralmente 850°C–950°C) em um forno de aquecimento contínuo e mantida para garantir a austenitização completa; então, o manipulador transfere rapidamente a folha de alta temperatura para a matriz de conformação a quente. Sob a ação da prensa, a matriz se fecha para pressionar a folha no formato da argola da porta. Ao mesmo tempo, o sistema de têmpera integrado da matriz resfria rapidamente a peça formada a uma taxa superior à taxa crítica de resfriamento (geralmente ≥27°C/s). Este rápido processo de resfriamento transforma a estrutura de austenita do aço em martensita, melhorando significativamente a resistência e a dureza do componente do anel da porta. Após o processo de têmpera, o mecanismo de ejeção empurra o produto acabado para fora da matriz e a matriz é reiniciada para o próximo ciclo de estampagem. Todo o processo é eficiente e preciso.
Em comparação com as matrizes de estampagem a frio tradicionais, a matriz de estampagem a quente do anel da porta apresenta vantagens essenciais insubstituíveis:
Primeiro, resolve o problema da baixa conformabilidade do aço de alta resistência à temperatura ambiente. O estado de alta temperatura confere à chapa excelente plasticidade e ductilidade, evitando defeitos como rachaduras e enrugamentos durante a conformação, e realizando a conformação integral de anéis de porta de formato complexo.
Em segundo lugar, o processo integrado de formação e têmpera simplifica o fluxo de produção, reduz o número de equipamentos e processos, encurta o ciclo de produção e melhora a eficiência da produção.
Terceiro, o sistema de têmpera rápida integrado da matriz garante propriedades mecânicas uniformes e estáveis do anel da porta. A estrutura martensítica confere ao componente resistência à tração de até 1500MPa e excelente resistência ao impacto, melhorando muito a segurança do veículo.
Quarto, o mecanismo de orientação e posicionamento de alta precisão e o sistema de controle de temperatura garantem a precisão dimensional do anel da porta e a estabilidade do processo de estampagem, reduzindo a taxa de sucata.
Três tecnologias principais são cruciais no projeto e fabricação de matrizes de estampagem a quente de aço de alta resistência para argolas de portas automotivas:
Primeiro, projeto estrutural do núcleo formador. É necessário considerar totalmente as características de fluxo de material do aço de alta resistência em altas temperaturas, otimizar o formato da superfície da matriz, o raio do filete e o ângulo de inclinação para reduzir a resistência à conformação e garantir deformação uniforme.
Segundo, projeto do sistema de têmpera. Os canais de resfriamento dentro da matriz precisam ser organizados de maneira razoável para garantir um resfriamento rápido e uniforme de todas as partes da peça. O meio de resfriamento e a vazão devem ser calculados com precisão de acordo com o material e a espessura do anel da porta. Os métodos comuns de resfriamento incluem canais resfriados a água e estruturas resfriadas a ar.
Terceiro, seleção de materiais de matriz. O ambiente de alta temperatura e alta pressão no processo de estampagem a quente exige que o material da matriz tenha excelente resistência ao desgaste em alta temperatura, resistência ao calor, resistência à fadiga e tenacidade. O aço para matrizes para trabalho a quente H13 e suas variedades modificadas, após rigoroso tratamento térmico, tornam-se escolhas preferidas. Boa condutividade térmica e estabilidade térmica também são necessárias para reduzir a deformação térmica e prolongar a vida útil.
Com o desenvolvimento contínuo de tecnologias automotivas leves e de eletrificação, a demanda por componentes de anéis de porta de aço de alta resistência está aumentando, apresentando requisitos mais elevados para matrizes de estampagem a quente - maior precisão dimensional, ciclo de produção mais rápido, melhor desempenho em economia de energia e proteção ambiental, e maior adaptabilidade à produção de múltiplas variedades e pequenos lotes.
No futuro, a matriz de moldagem a quente do anel de porta certamente avançará em direção à inteligência, integração e personalização. Através da integração de sensores inteligentes e sistemas de monitoramento, o monitoramento em tempo real da temperatura da matriz, pressão, desgaste e outros parâmetros será realizado para obter ajuste adaptativo e aviso antecipado de falhas do processo de estampagem. A integração do projeto, fabricação, testes e manutenção da matriz será fortalecida para melhorar a eficiência de todo o ciclo de vida da matriz. Entretanto, contando com a aplicação de novos materiais e processos, o desempenho das matrizes de estampagem a quente será melhorado ainda mais, proporcionando um forte apoio ao desenvolvimento de alta qualidade da indústria automóvel.
Do ponto de vista do desenvolvimento geral da indústria de moldes, moldes de fundição sob pressão, como molde de fundição sob pressão , molde de fundição sob pressão por gravidade e molde de fundição sob pressão de baixa pressão , juntamente com matriz de estampagem a quente , padrões para linha de moldagem e caixas de núcleo , formam em conjunto uma matriz de molde para fabricação automotiva e até mesmo fabricação de alta qualidade. Diferentes tipos de moldes, com suas respectivas características de processo, adaptam-se com precisão às necessidades de fabricação das diferentes peças e promovem a modernização dos processos industriais. Como equipamento principal no campo da segurança automotiva, a matriz de moldagem a quente de anel de porta está se tornando uma força chave para fortalecer a linha de segurança automotiva e promover o desenvolvimento de alta qualidade da indústria automotiva com sua tecnologia avançada.
